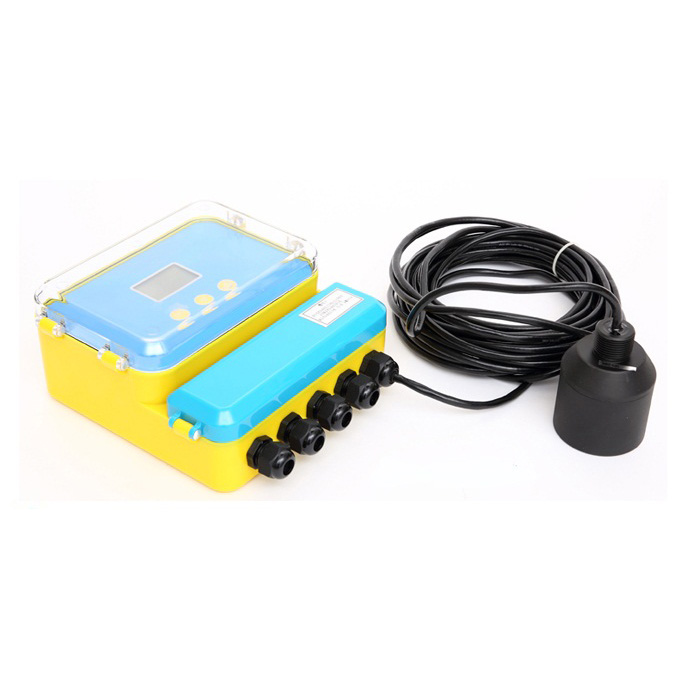

- 商品名稱：分體式超聲波液位計
- 添加時間：2020-04-28 11:00:02
一、產品概述
分體式超聲波液位計是由高性能的微處理器處理信號的數字式物位儀表。在測量中，超聲波脈沖由傳感器（換能器）發出，聲波經物體表面反射后被同一傳感器接收，由接收電路，濾波電路，包絡電路，轉換成處理器可識別的電信號，處理器記錄下超聲波發射和接收之間的時間，從而計算出傳感器到被測物體的距離。由于采用非接觸的測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體物料高度的測量。
二、產品特點
1、液位計采用表面貼裝技術，提高儀器可靠性。
2、自動功率調整、增益控制、溫度補償。
3、xj****的檢測技術，豐富的軟件功能適應各種復雜環境。
4、采用新型的波形計算技術，提高儀表的測量精度。
5、具有干擾回波的抑止功能保證測量數據的真實。
6、16位D/A轉換，提高電流輸出的精度和分辯率。
7、傳感器采用四氟乙烯材料，可用于各種腐蝕性場合。
8、多種輸出形式：可編程繼電器輸出、高精度4-20mA電流輸出、RS485/RS232數字通信輸出。
三、技術參數
量 程：0～20m
精 度：0.25% 、0.5%
盲 區：0.3-0.5m
工作溫度：-20～+55℃
電源電壓：24VDC，220VAC
模擬輸出：4～20mA（可加上下開關量控制）
數字輸出：RS485/RS232協議，可提供上位機遠程監控
防護等級：IP65
顯示方式：4位LED
四、安裝條件
1、密閉容器
對于8m以下量程，容器上要有DN65以上的法蘭口；
對于10m、12m量程，容器上要有DN80以上的法蘭口，法蘭下的接管長度小于15cm。
對于15m量程，容器上要有DN150以上的法蘭口，法蘭下的接管長度小于15cm。
對于20m、30m、40m量程，容器上要有DN200以上的法蘭口，法蘭下的接管長度小于20cm。
2、開口容器
對于8m以下量程，容器上要有直徑65mm以上安裝口；
對于10m、12m量程，容器上要有直徑80mm以上安裝口，安裝口的厚度小于15cm。
對于15m量程，容器上要有直徑150mm以上安裝口，安裝口的厚度小于15cm。
對于20m、30m、40m量程，容器上要有直徑200mm以上安裝口，安裝口的厚度小于20cm。
3、開放式池子
要求有安裝支架。寒冷地區的室外應用：開放式池子：應采用加高安裝，防止超聲波探頭結霜、結冰。
容器：法蘭室外安裝，應采取保暖措施；無法保暖，應訂購探頭加長型的超聲波物位計，使探頭伸入容器內部。
五、安裝原則
1、探頭發射面到較低液位的距離 應小于選購儀表的量程.
2、探頭發射面到較高液位的距離 應大于選購儀表的盲區.
3、探頭的發射面應該與液體表面保持平行
4、探頭的安裝位置應盡量避開正下方進出料口等液面劇烈波動的位置.
5、若池壁或罐壁不光滑儀表安裝位置需離開池壁或罐壁0.5m以上.
6、若探頭發射面到較高液位的距離小于選購儀表的盲區,需加裝延伸管,延伸管管徑大于120mm,長度0.35m-0.50m,垂直安裝, 內壁光滑.罐上開孔應大于延伸管內徑?；蛘邔⒐茏油ㄖ凉薜祝軓酱笥?00mm，管底留孔保持延伸管內液面與罐內等高
